Descrição
O Arduino® Nicla Vision é um poderoso microcontrolador equipado com uma câmera colorida de 2MP, de formato minúsculo, pronto para realizar análise e processamento de imagens. Além da câmera, ele também possui microfone integrado, sensor de distância, sensor de movimento inteligente de 6 eixos, conectividade WiFi, BLE e suporte para MicroPython.
Além de tudo isso, o Nicla Vision também pode ser alimentado por uma bateria e possui um circuito de carregamento e medição de carga da bateria.
PRINCIPAIS RECURSOS:
● Microcontrolador: O Nicla Vision possui um STM32H747AII6, Dual ARM® Cortex® - núcleo M7 de até 480 MHz + núcleo M4 de até 240 MHz.
● Fator de forma Nicla: O Nicla Vision tem o menor fator de forma ( até agora) da família Arduino (22,86 x 22,86 mm).
● LSM6DSOXTR IMU de 6 eixos: permite obter dados giroscópicos 3D e acelerações 3D. Também é possível fazer aprendizado de máquina na própria IMU, para detectar gestos, aliviando assim a carga computacional do processador principal.
● Câmera 2MP: A placa utiliza a GC2145, uma câmera colorida de 2MP .
● Microfone omnidirecional: O microfone digital MP34DT06JTR MEMS é omnidirecional e funciona através de um elemento sensor capacitivo com alta relação sinal-ruído.
● Sensor de distância : Tipo ToF (Time Of Flight).
● Funcionamento com bateria: O Nicla Vision está preparado para operar com bateria, com conector, circuito de carga e medição precisa da bateria Li-ion/LiPo carga (MAX17262REWL).
EXEMPLOS DE USO:
- Vídeo porteiro;
- Detecção de pessoas e animais;
- Verificação de rótulos de produtos em uma linha de produção;
- Análise de vibrações em máquinas industriais.
- Destravar apenas portas para pessoal autorizado e somente se estiverem usando EPI corretamente;
- Detecção de culturas sedentas e acionamento automático da irrigação (somente quando necessário).
- Interação com sistemas usando apenas gestos manuais;
ESPECIFICAÇÕES:
◾ Microcontrolador: STM32H747AII6 Dual Arm® Cortex® M7/M4 IC
- 1x núcleo Arm® Cortex® M7 até 480 MHz
- 1x núcleo Arm® Cortex® M4 até 240 MHz
◾ Sensores:
- Câmera colorida de 2 MP (GC2145)
- IMU de 6 eixos (LSM6DSOX)
- Distância/tempo de voo (ToF ) sensor (VL53L1CBV0FY/1)
- Microfone omnidirecional (MP34DT05)
◾ E/S:
- 1 barramento I2C ( com conector ESLOV)
- Conectores de pinos JTAG
- Alimentação e GPIO
- 1 x porta serial
- 1x SPI
- 2x ADC
- Tensão de E/S programável de 1,8-3,3V
- 1 RGB LED (I2C)
◾ Alimentação:
- Micro USB
- Pin Header VIN (5V)
- Conector para bateria Li-ion/Li-Po de 3,7 V
◾ USB: micro-USB de alta velocidade (USB-B) (480Mbps) com depuração
◾ Memória:
- 2 MB Flash
- 1 MB RAM
- 16 MB QSPI Flash para armazenamento
◾ Segurança: chip de criptografia NXP SE050C2
◾ Conectividade:
- Wi-Fi 11b/g/n
- Bluetooth® Low Energy 4.2
◾ Temperatura de operação: -20°C a +70° L
◾ Dimensões: 22,86 mm x 22.86 mm
▶ Folha de dados (PDF)

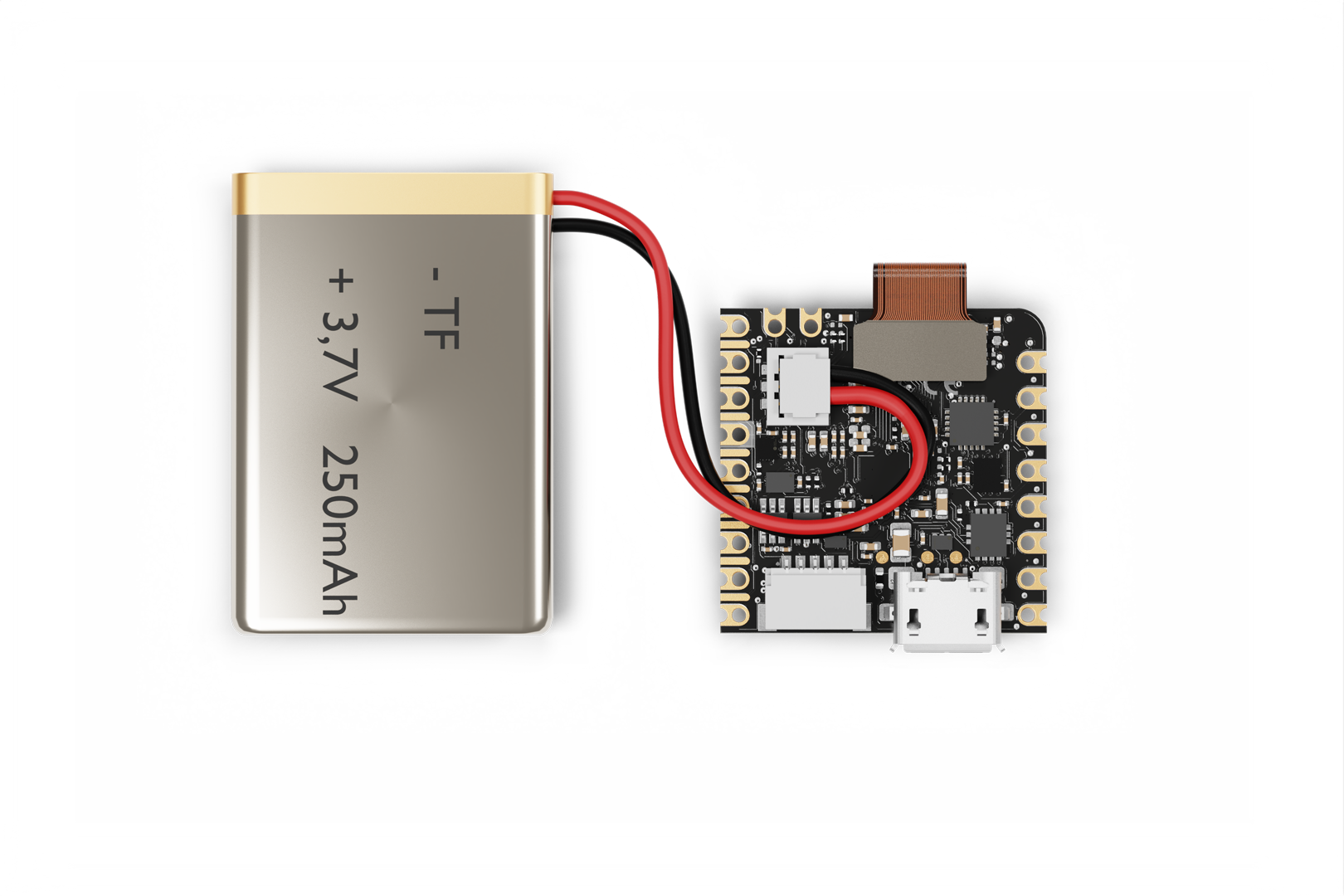

Exemplo de conexão de uma bateria:
